ESCUADRADORA VERTICAL

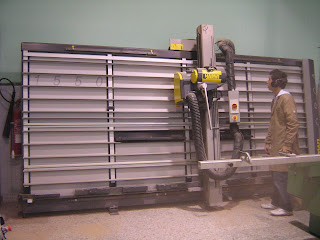

Escuadradora vertical completa.


Palanca para sacar o poner una segunda pieza de apoyo para piezas pequeñas


Puesta.

Sacada


Antes de cortar es necesario fijar la guia haciendo coincidir la flecha de arriba con la de abajo




Con este pedal subimos o bajamos el tope

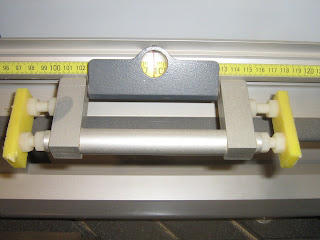

Metro,uno para cada pieza de apoyo


Manilla para girar el disco.


Palanca para tirar del disco


Disco en horizontal.


Manilla para fijar verticalmente el disco en cortes horizontales

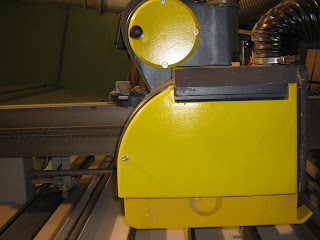

Protector del disco


Disco para tablero caracteristico por tener muchos dientes y pequeños


Tope

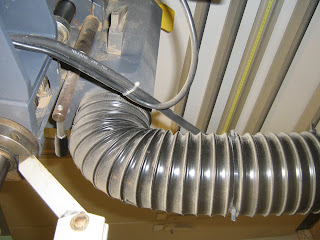

Aspiracion


Corte de corriente y parada de emergencia//una de las partes a engrasar es la cadena que desplaza el carro.




RIESGOS
  • Proyección de particulas
  • Retroceso de la pieza
  • Ruído e inhalación de polvo
  • Caída de objetos

EPIS
  • Protección auditiva
  • Protección visual
  • Botas de seguridad
  • Guantes
  • Parada de emergencia
  • Ropa cómoda y ajustada
